Ponteiras de alta tensão para osciloscópios

A possibilidade da observação de eventos em pontos de teste aonde estejam presentes elevadas tensões é interessante quando analisando o comportamento de componentes, isolações, etc. Ponteiras comerciais para osciloscópios que possibilitem medições de sinais com alta tensão existem no mercado mas são importadas e caras e, adicionalmente, não podem ser reparadas no caso de falhas.

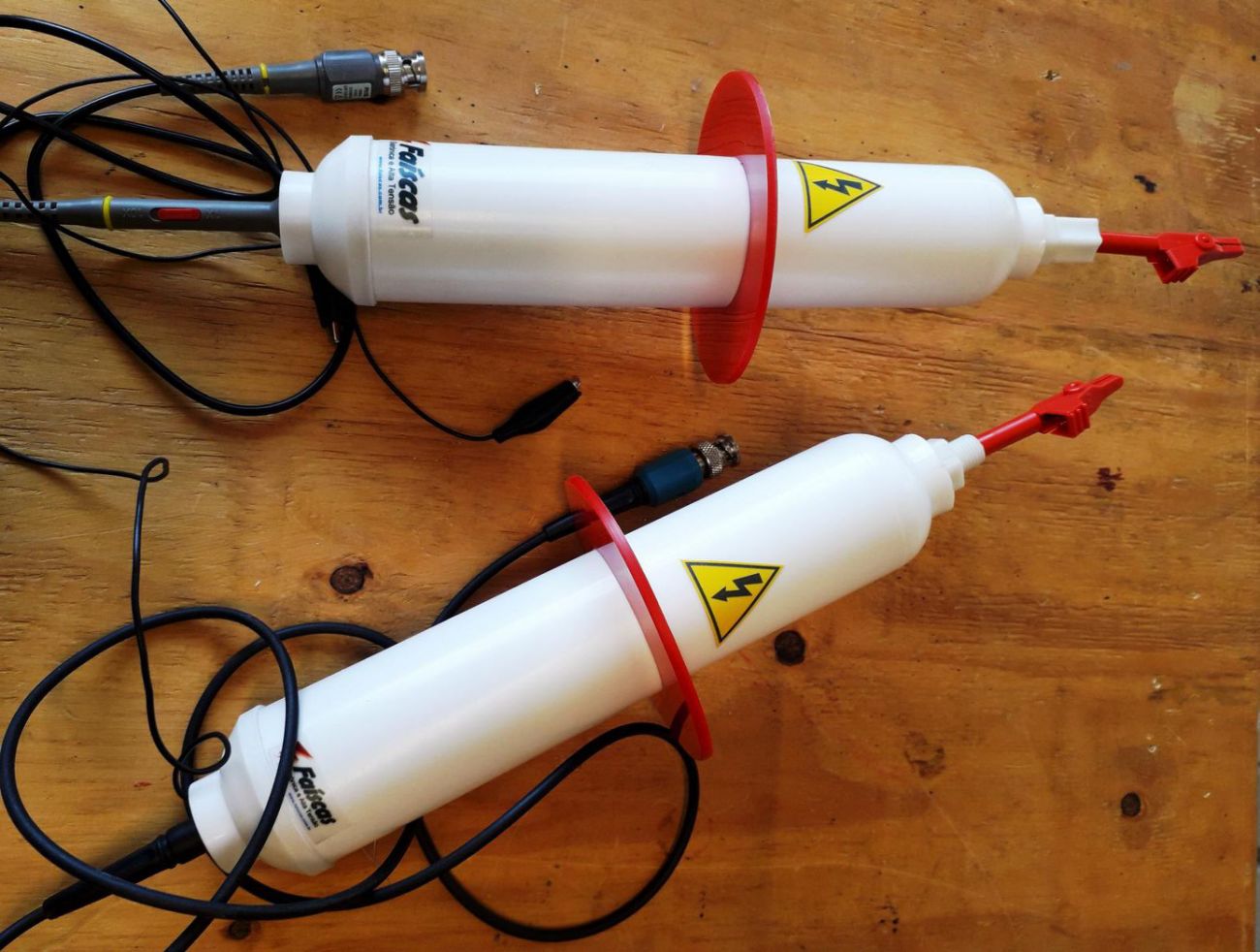

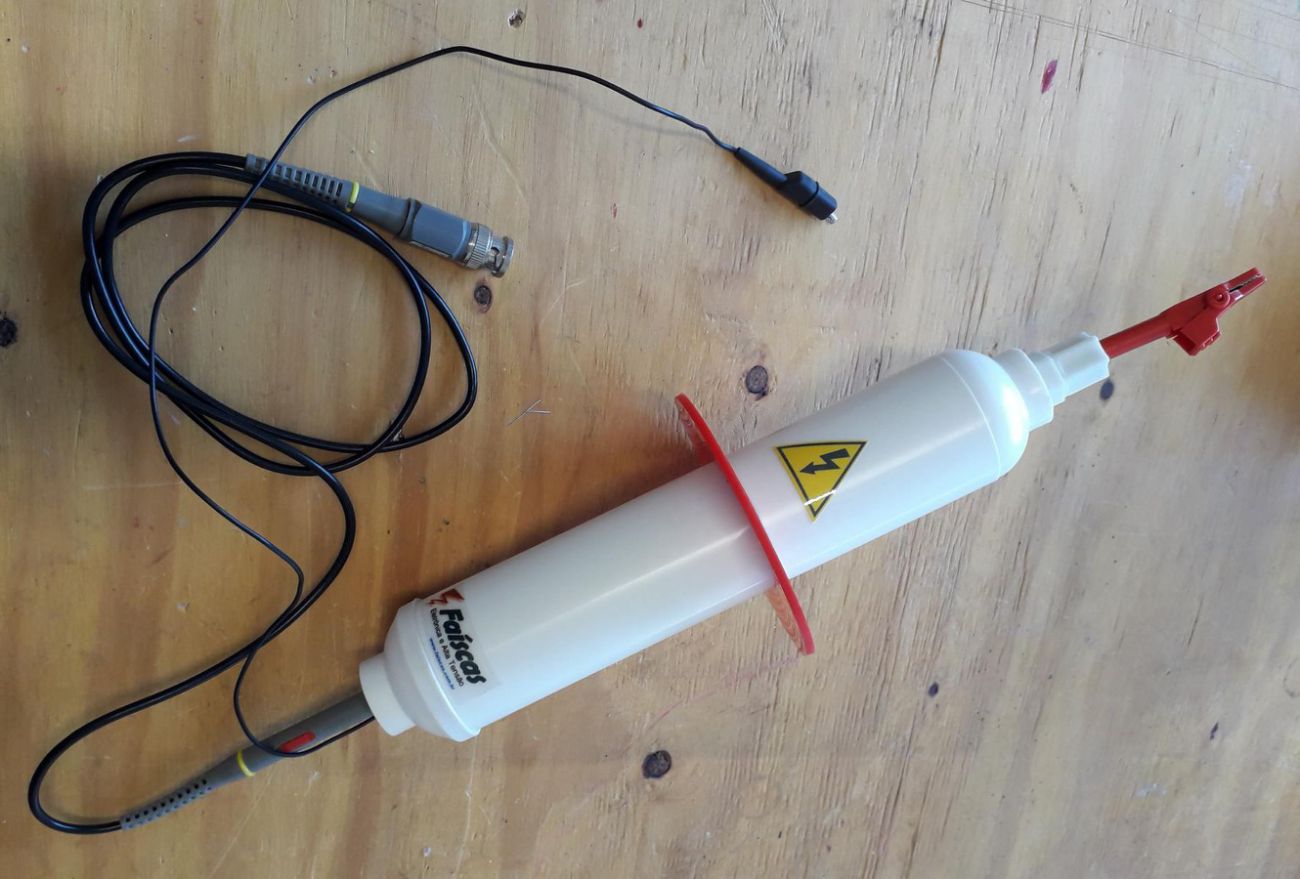

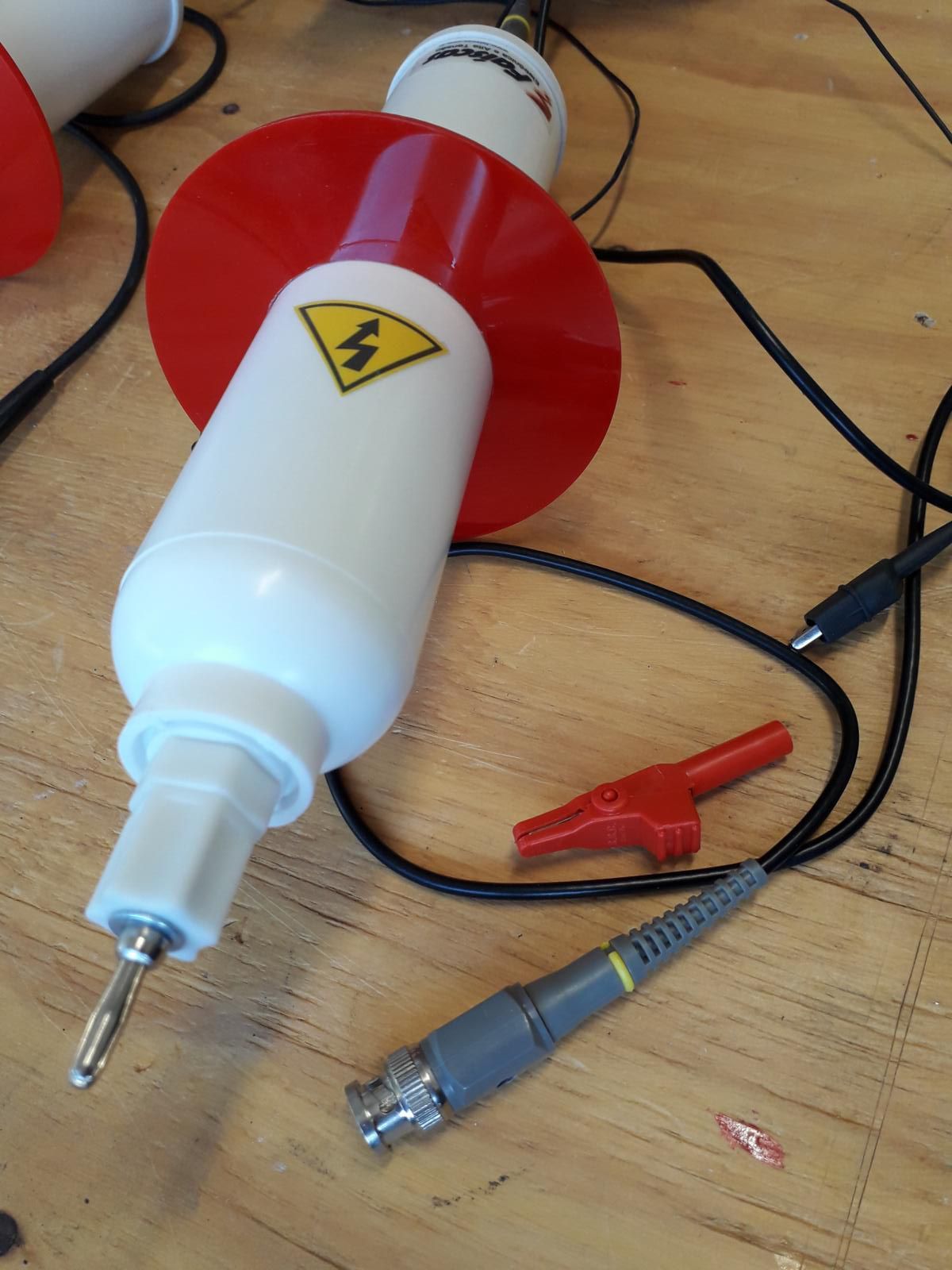

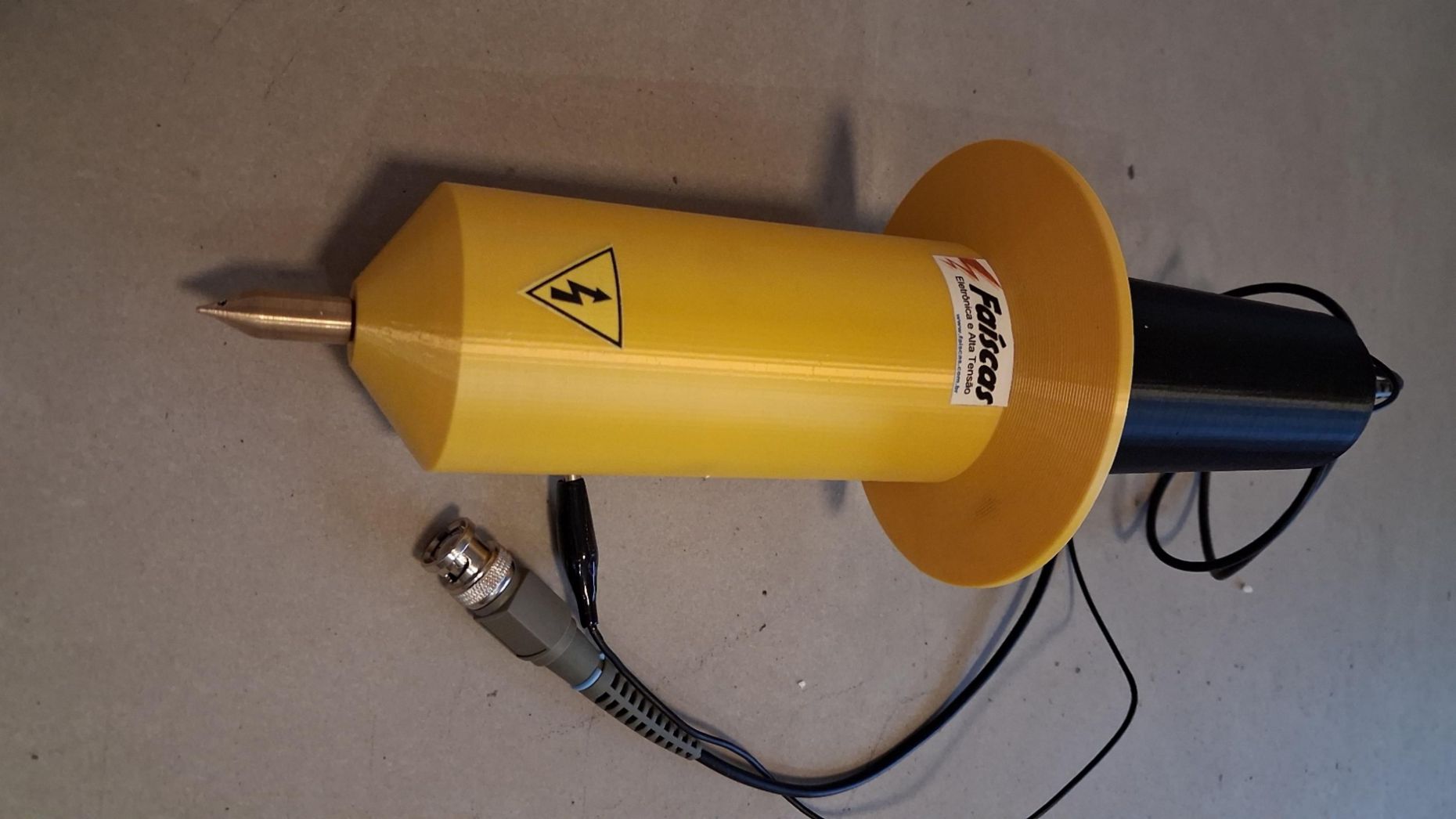

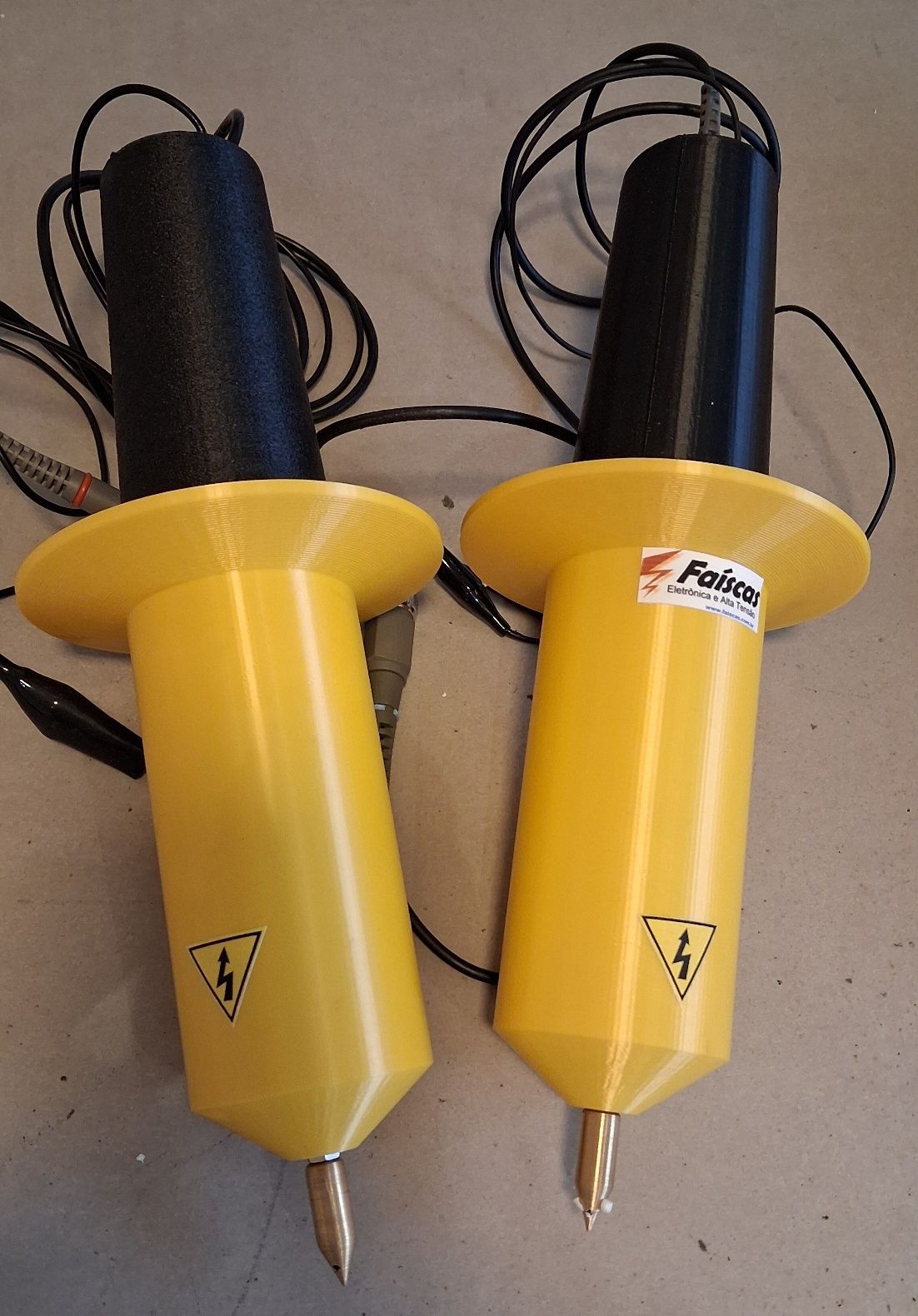

Buscando uma alternativa mais econômica a ser disponibilizada no país desenvolvemos uma ponteira passiva que utiliza componentes de mais fácil obtenção em uma construção robusta e adequada para a observação de sinais de até 40 kV pico a pico, em frequências que vão desde corrente contínua até aproximadamente 4 MHz.

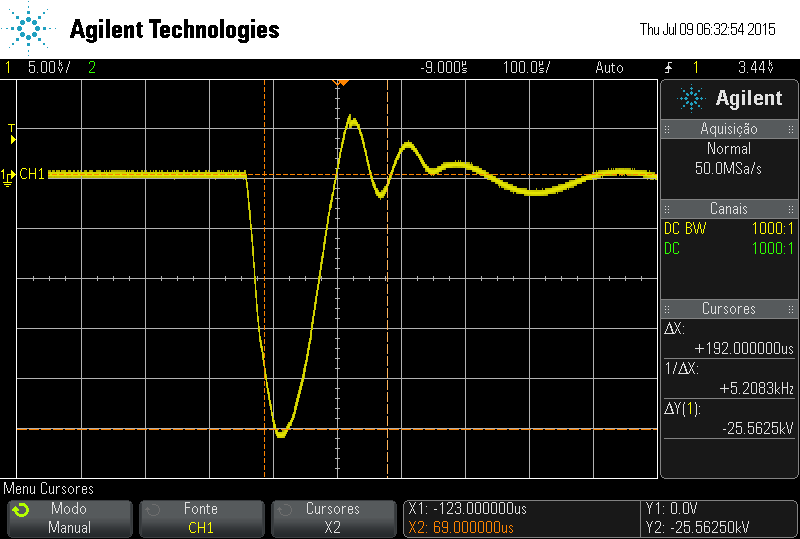

Suas aplicações vão desde ensaios de eletrificadores de cercas elétricas (norma IEC 60335-2-76) até observação de variações de tensão em fontes e geradores de impulsos de alta voltagem.

Suas principais características são:

- Tensão máxima de 40 kV pico a pico

- Atenuação: 1000x / 10.000x

- Resistência interna: 100 Mohms

- Capacitância de entrada: 6 pf

- Faixa de frequencia de Medições: de C.C. até 4 MHz, +/- 3dB

- Aplicação: Para uso em osciloscópios com entrada BNC de 15 a 30 pf, 1Mohm

Custo inferior ao das ponteiras importadas
